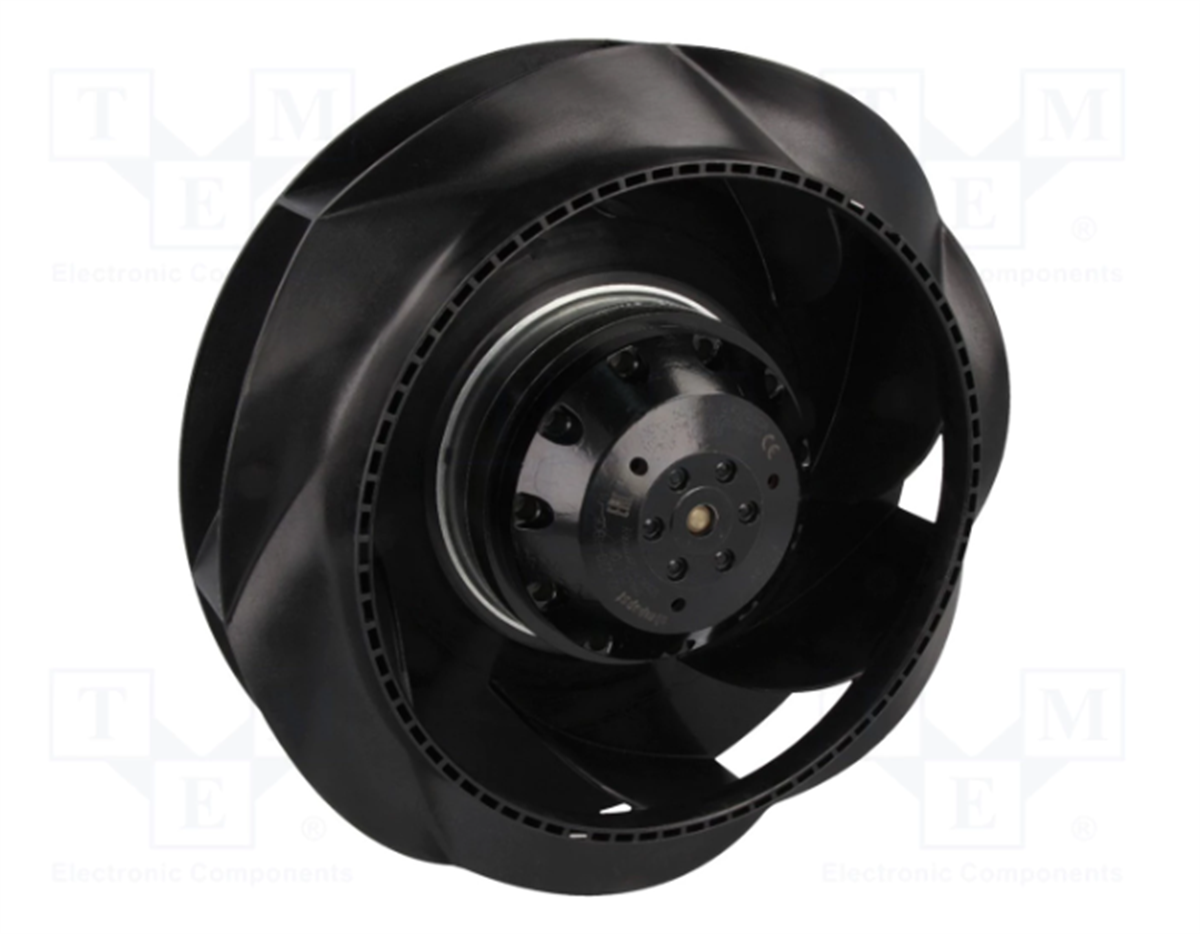

Ebmpapst R2E220-RB06-01

NOMİNAL VERİLER

Motor	M2E068-CF
Kademe		1~	1~
Nominal gerilim	V	230	230
Frekans	Hz	50	60
Veri elde etme yöntemi		ml	ml
Onay/Standart		CE	CE
Devir	min-1	2500	2650
Güç tüketimi	W	102	135
Akım	A	0.45	0.60
Motor kondansatörü	µF	2.5	2.5
Geri basınç	Pa	0	0
Max. ortam sıcaklığı	°C	60	70



TEKNİK AÇIKLAMA



Ağırlık	0.85 kg
Fan boyutu	220 mm
Rotor yüzeyi	Siyah kaplamalı
Kanat malzemesi	Plastik,Fiberglass takviyeli
Gövde malzemesi	Plastik
Dönme yönü	Saat yönünde
Koruma derecesi	IP44
İzolasyon sınıfı	"B"
Max. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	+80°C
Min. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	-40°C
Kurulum pozisyonu	Herhangi bir pozisyon
Yoğuşma drenaj delikleri	Yok
Mod	S1
Motor depolama	Bilyalı rulman
Motor koruması	Termal aşırı yük koruyucusu (TOP) dahili olarak bağlı
Koruma sınıfı	I (eğer koruyucu toprak, müşteri tarafından konutun bağlantı noktasına bağlıysa)
Standartlara uygunluk	EN60335-1;CE
Onay	CCC



50Hz Hava performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	50	2600	90	0.40	945	0
2	230	50	2575	96	0.43	780	140
3	230	50	2500	102	0.45	540	260
4	230	50	2580	95	0.42	300	340



60Hz Hava Performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	60	2900	120	0.53	1050	0
2	230	60	2805	127	0.55	870	150
3	230	60	2650	135	0.60	550	300
4	230	60	2795	126	0.55	325	400





U=Güç kaynağı

·f=Frekans

·n=Hız

·Pe=Güç tüketimi

·I=Akım çekişi

·qv=Hava akışı

·pfs=Basınç artışı
