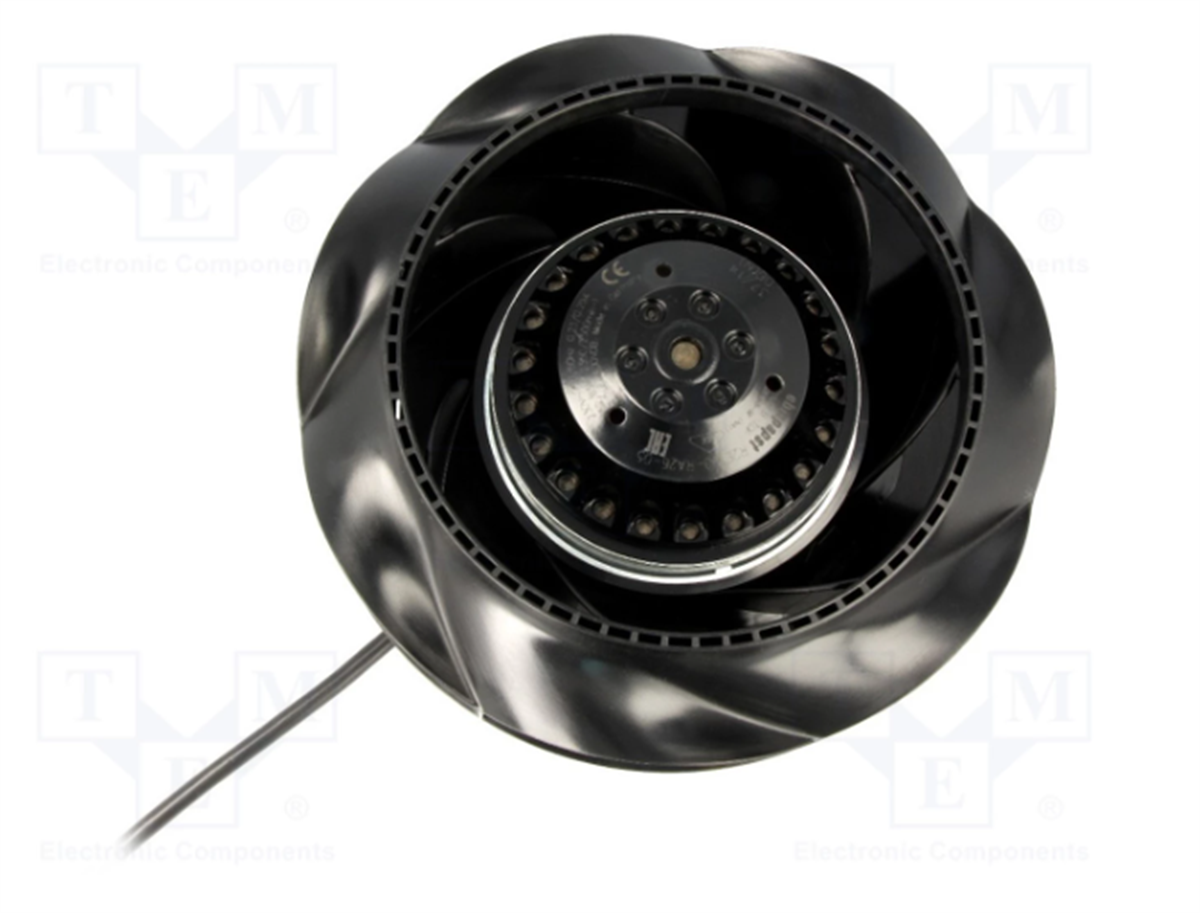

Ebmpapst R2E190-RA26-05

NOMİNAL VERİLER

Motor	M2E068-BF
Kademe		1~	1~
Nominal gerilim	V	230	230
Frekans	Hz	50	60
Veri elde etme yöntemi		ml	ml
Onay/Standart		CE	CE
Devir	min-1	2350	2500
Güç tüketimi	W	52	65
Akım	A	0.15	0.14
Motor kondansatörü	µF	1.5	1.5
Geri basınç	Pa	0	0
Max. ortam sıcaklığı	°C	65	75



TEKNİK AÇIKLAMA



Ağırlık	1.2 kg
Fan boyutu	190 mm
Rotor yüzeyi	Siyah kaplamalı
Kanat malzemesi	Plastik Fiberglass takviyeli
Gövde malzemesi	Plastik
Dönme yönü	Saat yönünde
Koruma derecesi	IP44
İzolasyon sınıfı	"B"
Max. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	+80°C
Min. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	-40°C
Kurulum pozisyonu	Herhangi bir pozisyon
Yoğuşma drenaj delikleri	Yok
Mod	S1
Motor depolama	Bilyalı rulman
Motor koruması	Termal aşırı yük koruyucusu (TOP) dahili olarak bağlı
Koruma sınıfı	I (eğer koruyucu toprak, müşteri tarafından konutun bağlantı noktasına bağlıysa)
Standartlara uygunluk	EN60335-1;CE
Onay	CCC



50Hz Hava performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	50	2480	48	0.22	540	0
2	230	50	2440	49	0.22	445	100
3	230	50	2350	52	0.23	315	180
4	230	50	2435	50	0.22	200	240



60Hz Hava Performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	60	2720	60	0.27	590	0
2	230	60	2635	62	0.27	480	120
3	230	60	2500	65	0.29	305	220
4	230	60	2670	61	0.27	185	300





U=Güç kaynağı

·f=Frekans

·n=Hız

·Pe=Güç tüketimi

·I=Akım çekişi

·qv=Hava akışı

·pfs=Basınç artışı
