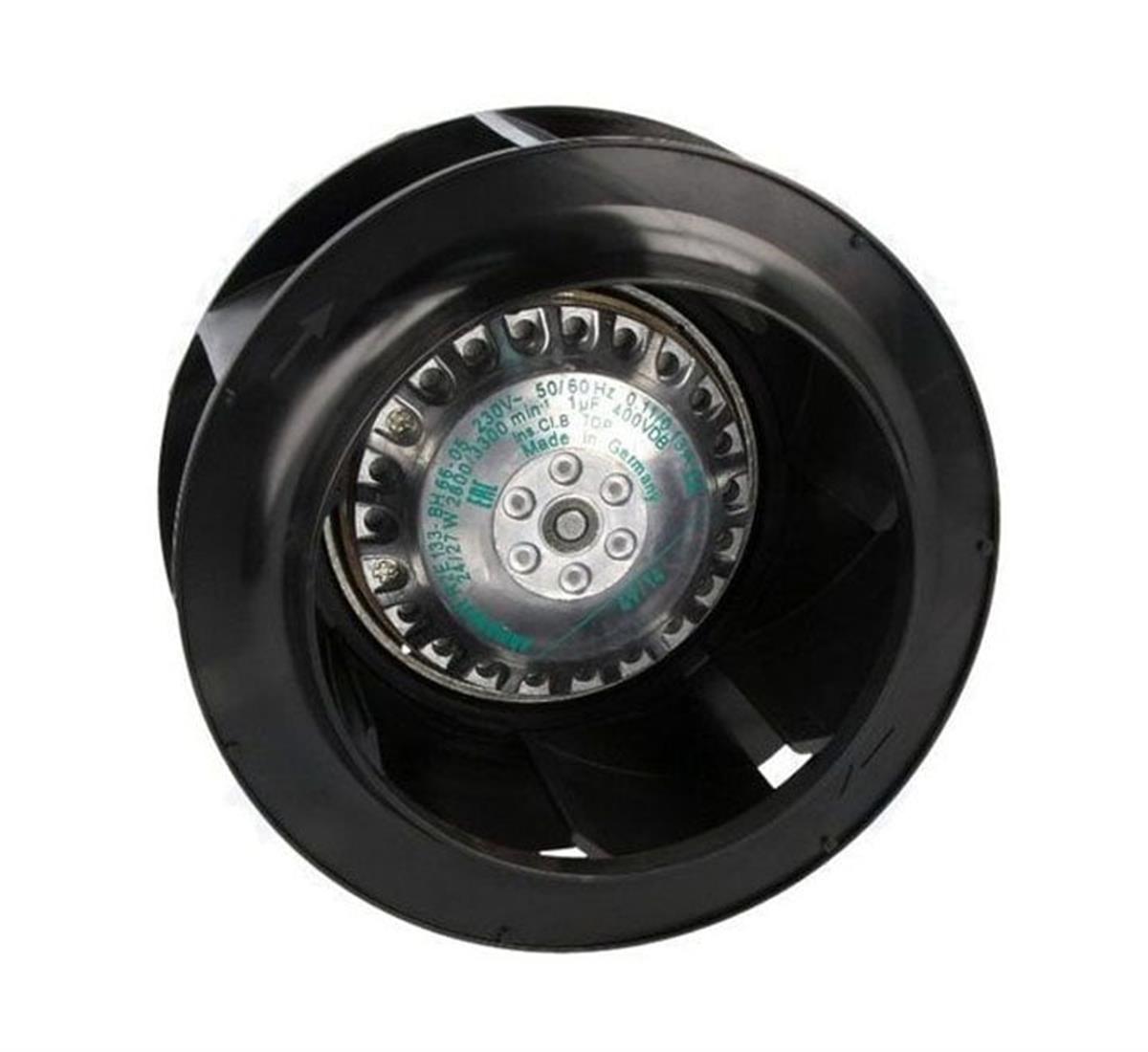

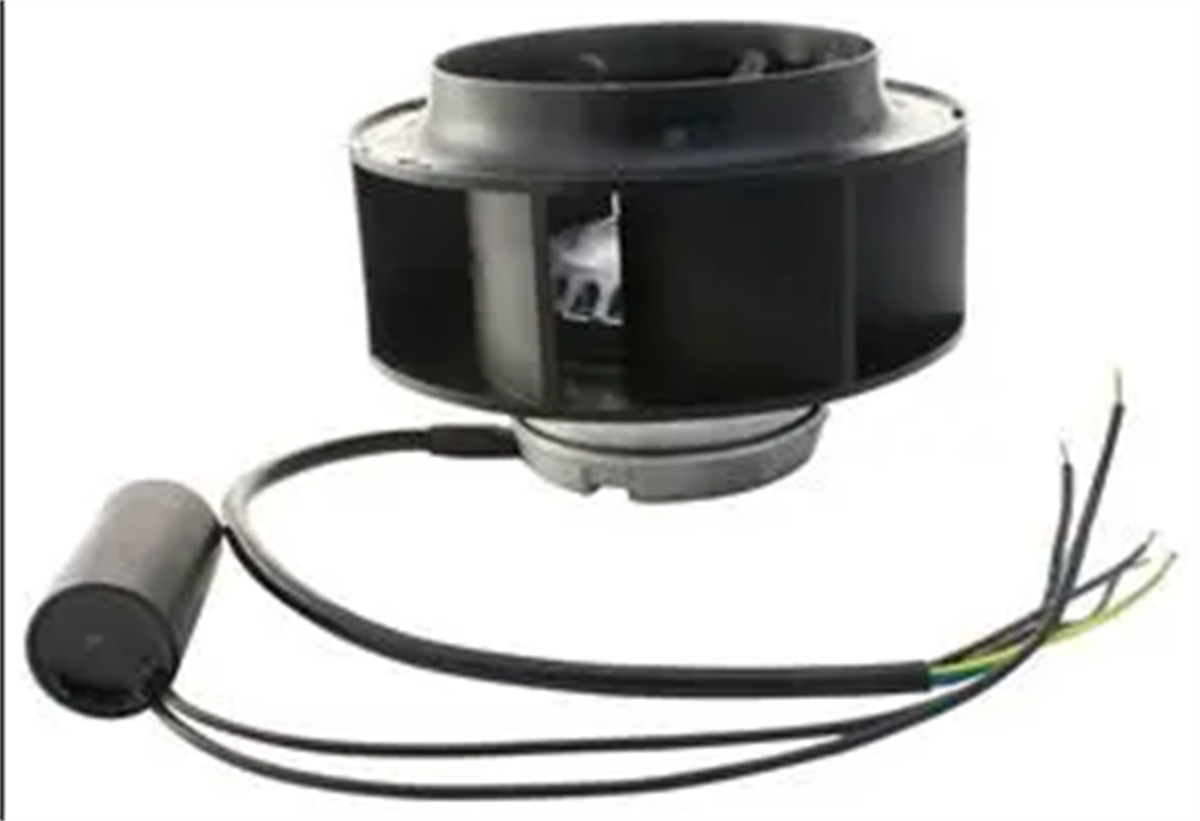

Ebmpapst R2E133-BH66-05

NOMİNAL VERİLER

Motor	M2E052-BF
Kademe		1~	1~
Nominal gerilim	V	230	230
Frekans	Hz	50	60
Veri elde etme yöntemi		rfa	rfa
Onay/Standart		CE	CE
Devir	min-1	2800	3300
Güç tüketimi	W	24	27
Akım	A	0.11	0.13
Motor kondansatörü	µF	1	1
Geri basınç	Pa	0	0
Max. ortam sıcaklığı	°C	45	60
Kondansatör voltajı	VDB	400	400



TEKNİK AÇIKLAMA



Ağırlık	0.7 kg
Fan boyutu	133 mm
Rotor yüzeyi	Döküm alüminyum
Kanat malzemesi	Plastik, fiberglass takviyeli
Gövde malzemesi	Plastik
Dönme yönü	Saat yönünde
Koruma derecesi	IP44
İzolasyon sınıfı	"B"
Max. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	+80°C
Min. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama)	-40°C
Kurulum pozisyonu	Herhangi bir pozisyon
Yoğuşma drenaj delikleri	Yok
Mod	S1
Motor depolama	Bilyalı rulman
Motor koruması	Termal aşırı yük koruyucusu (TOP) dahili olarak bağlı
Koruma sınıfı	I (eğer koruyucu toprak, müşteri tarafından konutun bağlantı noktasına bağlıysa)
Standartlara uygunluk	EN60335-1;CE
Onay	CCC



50Hz Hava performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	50	3235	27	0.13	340	0
2	230	50	3150	29	0.13	280	60
3	230	50	3125	29	0.13	220	120
4	230	50	3145	29	0.13	130	180



60Hz Hava Performansı



	U	f	n	Pe	I	qv	Pfs
	V	Hz	min-1	W	A	m3/h	Pa
1	230	60	2720	30	0.14	100	0
2	230	60	2885	29	0.13	80	50
3	230	60	3040	28	0.12	60	90
4	230	60	3150	26	0.12	40	140





U=Güç kaynağı

·f=Frekans

·n=Hız

·Pe=Güç tüketimi

·I=Akım çekişi

·qv=Hava akışı

·pfs=Basınç artışı
