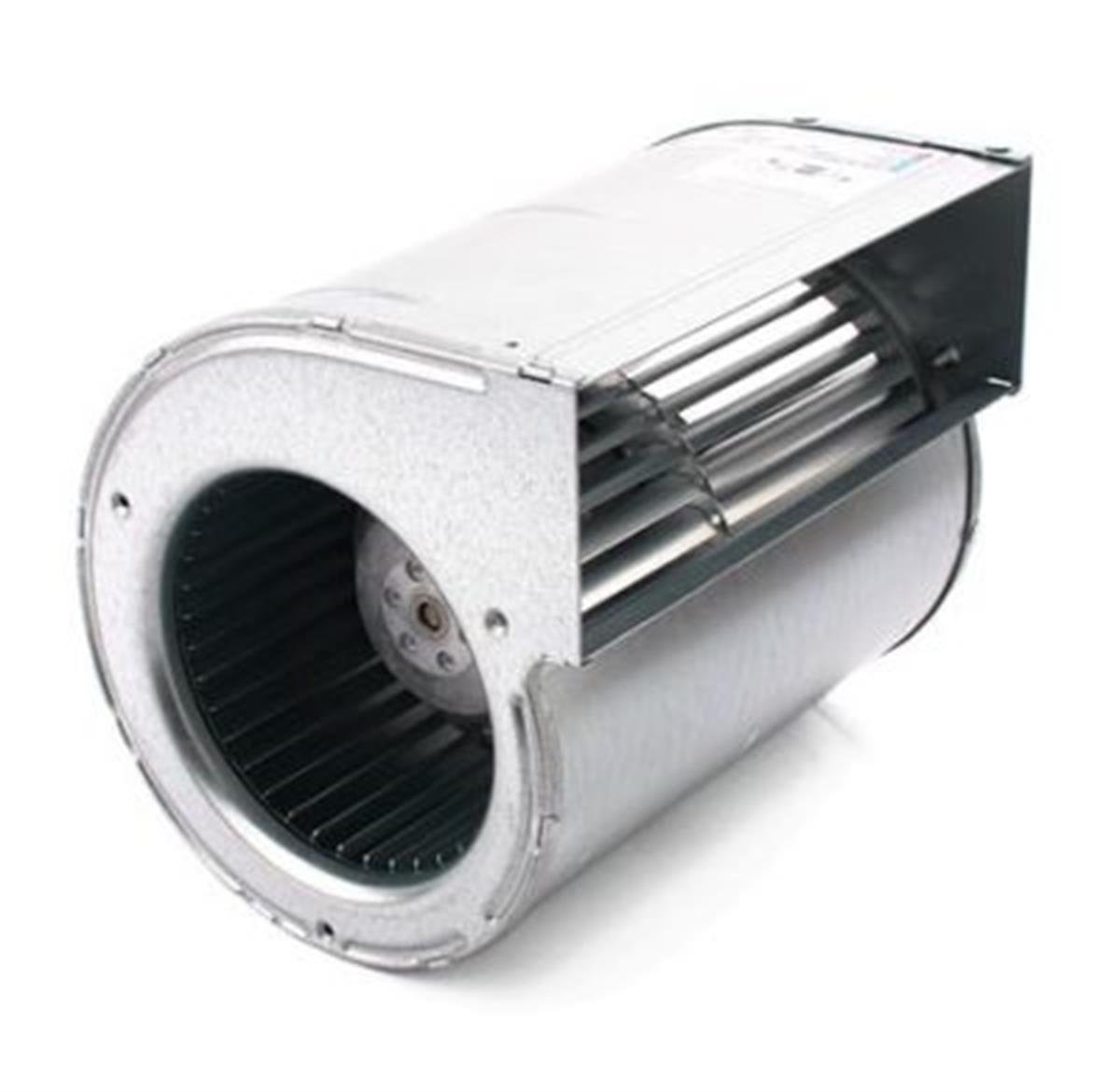

NOMİNAL VERİLER Motor M4E068-BF Kademe 1~ Nominal gerilim VAC 230 Frekans Hz 50 Veri elde etme yöntemi fa Onay/Standart CE Devir min-1 930 Güç tüketimi W 80 Akım A 0.36 Geri basınç Pa 0 Kondansatör voltajı VDB 400 Kondansatör standardı P2(CE) Min. ortam sıcaklığı °C -25 Max. ortam sıcaklığı °C +55 · ml = Max. load · me = Max. efficiency · fa = Running at free air · cs = Customer specs · cu = Customer unit Subject to alterations TEKNİK AÇIKLAMA Kaçak akım <0.75mA Fan boyutu 133mm Gövde malzemesi Çelik sac, galvanizli Kanat malzemesi PA plastik Motor süspansiyonu Motor bir tarafta braketlerle monte edilmiştir Dönme yönü Saat yönünde Nem sınıfı F0 Dönme yönü Saat yönünün tersine Koruma derecesi IP44; Kuruluma ve konuma bağlı olarak İzolasyon sınıfı "B" Max. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama) +80°C Min. izin verilen ortam sıcaklığı. Motor için (Taşıma / Depolama) -40°C Kurulum pozisyonu Herhangi bir pozisyon Yoğuşma drenaj delikleri Yok Mod S1 Motor depolama Bilyalı rulman Kademe 5 Motor koruması Termal aşırı yük koruyucusu (TOP) dahili olarak bağlı Kablo çıkışı Axial Koruma sınıfı I Standartlara uygun ürün EN60335-1;CE 50Hz Hava performansı Kademe U f n Pe I qv Pfs V Hz min-1 W A m3/h Pa 1 5 230 50 930 80 0.36 695 0 2 5 230 50 1135 74 0.32 595 40 3 5 230 50 1270 69 0.30 405 80 4 5 230 50 1340 67 0.30 255 100 5 4 230 50 820 68 0.30 580 0 6 4 230 50 990 63 0.28 520 31 7 4 230 50 1195 57 0.25 375 68 8 4 230 50 1295 55 0.24 245 92 9 3 230 50 690 61 0.27 480 0 10 3 230 50 900 57 0.26 450 24 11 3 230 50 1115 52 0.23 350 62 12 3 230 50 1240 48 0.21 235 85 13 2 230 50 565 53 0.24 385 0 14 2 230 50 750 51 0.23 370 19 15 2 230 50 985 46 0.21 305 46 16 2 230 50 1150 42 0.20 215 72 17 1 230 50 420 46 0.21 285 0 18 1 230 50 545 45 0.21 275 8 19 1 230 50 795 42 0.20 245 29 20 1 230 50 1010 38 0.18 190 56 U=Powersupply •f=Frequency •n=Speed •Pe=Powerconsumption •I=Currentdraw •qv=Airflow •pfs=Pressureincrease İzmirfan.com.tr olarak size Ebmpapst D4E133-DH61-C6 model çift emişli radyal fanı tanıtmaktan mutluluk duyarız. Bu ürün, ebmpapst markasının kalitesi ve dayanıklılığı ile bilinir. Çift emişli radyal fan kategorisinde yer alan bu ürün, endüstriyel kullanım için ideal bir seçenektir. Ebmpapst D4E133-DH61-C6, yüksek performansı ve uzun ömrü ile dikkat çeker. Ayrıca fan çeşitleri kategorisindeki lider konumunu koruyan ebmpapst, bu üründe de kullanıcıların beklentilerini karşılamayı hedefler. Düşük enerji tüketimi ve sessiz çalışma özelliğiyle de dikkat çeken bu çift emişli radyal fan, endüstriyel tesislerde ve benzeri alanlarda tercih edilen bir üründür. İzmirfan.com.tr olarak Ebmpapst D4E133-DH61-C6'i size en uygun fiyat ve hızlı teslimat avantajlarıyla sunmaktan memnuniyet duyarız. Bu ürün hakkında daha fazla bilgi edinmek ve satın almak için bizleri arayabilirsiniz. BAĞLANTI ŞEMASI NOT :HIZLI HIZ (ADIM 4
· ml = Max. load · me = Max. efficiency · fa = Running at free air · cs = Customer specs · cu = Customer unit Subject to alterations
TEKNİK AÇIKLAMA
50Hz Hava performansı
U=Powersupply •f=Frequency •n=Speed •Pe=Powerconsumption •I=Currentdraw •qv=Airflow •pfs=Pressureincrease

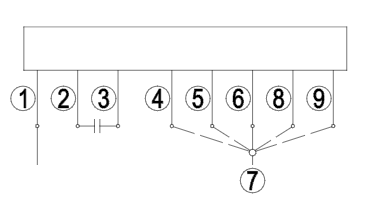

NOT :YAVAŞ HIZ (ADIM 1) 1 = N=mavi 2 kahverengi 3 sarı 4 Adım I siyah 1 / beyaz 5 Adım II siyah 2 / kırmızı 6 Adım III siyah 3 / gri 7 L1 8 Adım IV siyah 4 / turuncu 9 Adım V siyah 5 / siyah
